30 cm RG316 SMA Female to MMCX Pigtail Kablo | 50 Ohm RF Koaksiyel Kablo
KDV Dahil : ₺153,60KDV Hariç: ₺128,00 ($2.60 + kdv)
30 cm RG316 SMA Female to MMCX pigtail kablo; 50 Ohm empedans, esnek RG316 koaksiyel yapı, PTFE dielektrik ve düşük RF kaybı özellikleriyle Wi-Fi, LTE/4G/5G, modem, IoT ve diğer kablosuz haberleşme sistemlerinde SMA anten ile MMCX bağlantılı RF modülleri arasında güvenilir ve kompakt bağlantı sağlar.
Aynı Gün Sevk: Hafta içi Saat 16:30 kadar verilen siparişler aynı gün kargoya verilir.

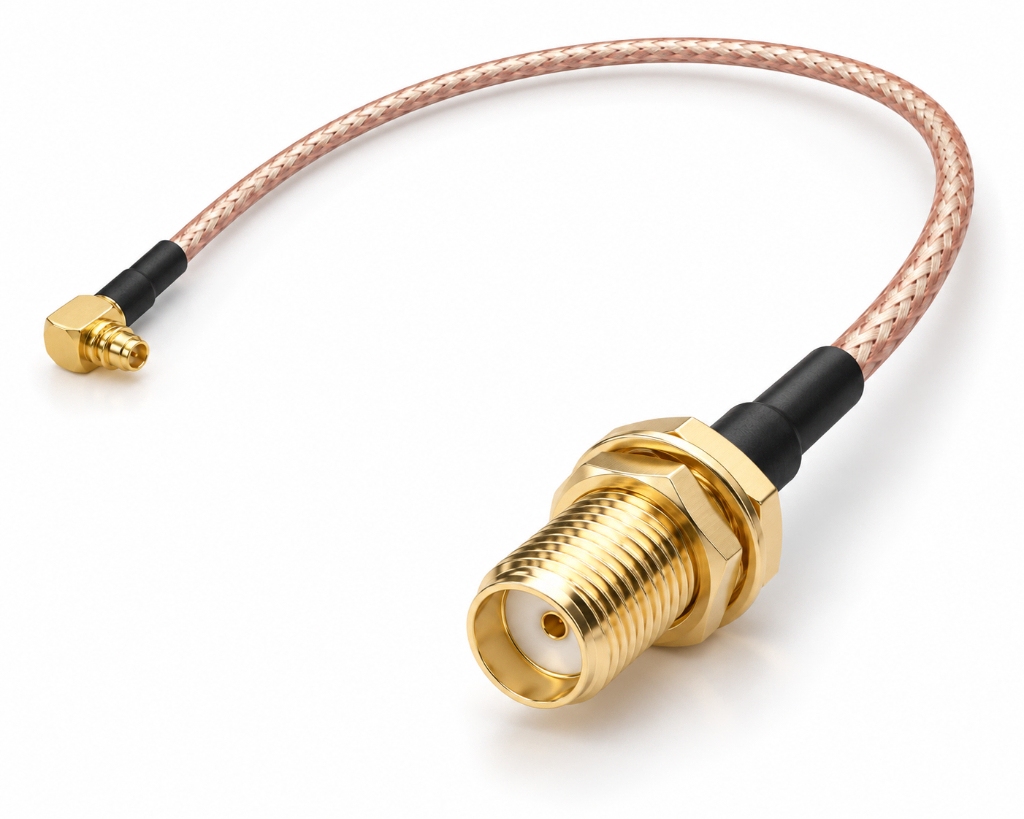

30 cm RG316 SMA Female to MMCX Pigtail Kablo – 50 Ohm RF Koaksiyel Kablo
30 cm RG316 SMA Female to MMCX pigtail kablo, SMA bağlantılı anten veya RF ekipmanları ile MMCX arayüzüne sahip kablosuz modül, modem ve elektronik kartlar arasında kompakt, esnek ve düşük kayıplı RF bağlantısı oluşturmak için tasarlanmış profesyonel sınıf bir 50 Ohm koaksiyel kablodur. RG316 kablo yapısı, PTFE dielektrik, gümüş kaplamalı iletken ve yüksek kapsamalı ekranlama sayesinde özellikle 2.4 GHz ve 5 GHz sınıfındaki kablosuz haberleşme uygulamalarında güvenilir sinyal aktarımı ve kolay kablo yönlendirme avantajı sunar.
Öne çıkan özellikler
Esnek RG316 Koaksiyel Yapı
SMA Female → MMCX
50 Ohm Empedans
Düşük Ekleme Kaybı
%95+ RF Ekranlama
Geniş Sıcaklık Dayanımı
RG316 kablo yapısı
RG316, küçük çapı ve esnek yapısıyla özellikle cihaz içi RF bağlantıları, modemler, router'lar, kablosuz haberleşme modülleri ve ölçüm sistemlerinde kullanılan 50 Ohm koaksiyel kablo sınıfıdır. PTFE ve FEP tabanlı yapısı, yüksek sıcaklık kararlılığı ile RF uygulamalarında mekanik esnekliği bir araya getirir.
Gümüş Kaplamalı Merkez İletken
7×0.17 mm telli gümüş kaplamalı bakır kaplı çelik merkez iletken, esnekliği korurken yüksek frekanslı RF sinyal aktarımına uygun yapı sunar.
PTFE Dielektrik
Teflon tabanlı dielektrik malzeme, yüksek sıcaklık dayanımı ve elektriksel kararlılığı sayesinde RF sinyal bütünlüğünün korunmasına yardımcı olur.
Gümüş Kaplamalı Bakır Örgü
%95'in üzerinde kapsama sağlayan dış örgü, elektromanyetik parazitlere karşı yüksek ekranlama sağlar.
FEP Dış Kılıf
Yaklaşık 2.50 mm dış çapa sahip FEP jacket, yüksek sıcaklık ve çevresel etkilere dayanıklı dış koruma sağlar.
SMA Female ve MMCX RF bağlantısı
SMA Female
MMCX
30 cm kablo için RF performansı
Kısa pigtail kablolarda toplam RF performansı hem RG316 kablonun kaybından hem de SMA/MMCX konektör geçişlerinden etkilenir. 30 cm toplam uzunluk, özellikle 2.4 GHz ve 5.8 GHz sistemlerde kablo kaynaklı zayıflamanın sınırlı tutulmasına yardımcı olur.
VSWR @ 3 GHz
VSWR @ 6 GHz
Esnek ve dayanıklı mekanik yapı
15 mm Minimum Tek Seferlik Bükülme
Kurulum sırasında kablonun 15 mm'nin altında bir yarıçapla bükülmemesi, iç koaksiyel geometrinin korunmasına yardımcı olur.
30 mm Tekrarlı Bükülme Yarıçapı
Kablonun hareketli veya servis sırasında tekrar tekrar büküldüğü uygulamalarda 30 mm ve üzeri yarıçap kullanılması önerilir.
-55°C ila +165°C
≥500 Tak-Çıkar Döngüsü
Kullanım alanları
Wi-Fi ve Kablosuz Router'lar
LTE / 4G / 5G Modemler
IoT ve Telemetri
RF Test ve Prototip Sistemleri
Kompakt RF sistemleri için 30 cm esnek pigtail
30 cm RG316 SMA Female to MMCX pigtail kablo, cihaz içerisindeki kompakt RF bağlantısı ile dışarıdaki SMA anten arayüzü arasında geçiş yapmak için tasarlanmıştır. RG316'nın ince ve esnek yapısı, PCB çevresinde ve küçük elektronik muhafazalarda kablonun rahatça yönlendirilmesini sağlar.
30 cm toplam uzunluk, anten portu ile RF modülü arasında yeterli montaj esnekliği sağlarken gereksiz kablo uzunluğundan kaynaklanabilecek ek RF zayıflamasını sınırlamaya yardımcı olur. Bu nedenle pigtail özellikle router, modem ve endüstriyel haberleşme cihazlarında kullanışlıdır.
Gümüş kaplamalı merkez iletken, PTFE dielektrik, yüksek kapsamalı gümüş kaplamalı bakır örgü ve FEP dış kılıftan oluşan RG316 yapı; yüksek sıcaklık dayanımı, mekanik esneklik ve RF ekranlama performansını tek kabloda bir araya getirir.
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | RG316 Koaksiyel RF Kablo |
| Toplam Uzunluk | 30 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Çalışma Frekans Aralığı | DC–3 GHz maksimum performans / DC–6 GHz kullanılabilir aralık |
| Konnektörler | |
| Konnektör A | SMA Female (Dişi) – dıştan dişli, merkez kontak yuvalı |
| Konnektör B | MMCX – uygulamaya göre uygun erkek veya dişi varyant |
| Konnektör Gövde Malzemesi | Pirinç üzerine ağır altın kaplama |
| Kablo Fiziksel Yapısı | |
| İç İletken | Gümüş kaplamalı bakır kaplı çelik (SCCS), 7×0.17 mm telli yapı |
| Yalıtkan / Dielektrik | PTFE (Teflon) |
| Dış Örgü / Ekranlama | Gümüş kaplamalı bakır örgü, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf kahverengi |
| Kablo Dış Çapı | Yaklaşık Ø 2.50 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.35 : 1 |
| VSWR @ 6 GHz | ≤ 1.50 : 1 |
| Toplam Giriş Kaybı @ 2.4 GHz | Yaklaşık 0.30 dB |
| Toplam Giriş Kaybı @ 5.8 GHz | Yaklaşık 0.51 dB |
| Yalıtım Direnci | ≥ 5000 MΩ |
| Maksimum Çalışma Gerilimi | 335 V RMS |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı – Tek Seferlik | 15 mm |
| Minimum Bükülme Yarıçapı – Tekrarlı | 30 mm |
| Çalışma Sıcaklığı | -55°C – +165°C |
| SMA Tak-Çıkar Ömrü | ≥ 500 çevrim |
| MMCX Tak-Çıkar Ömrü | ≥ 500 çevrim |
