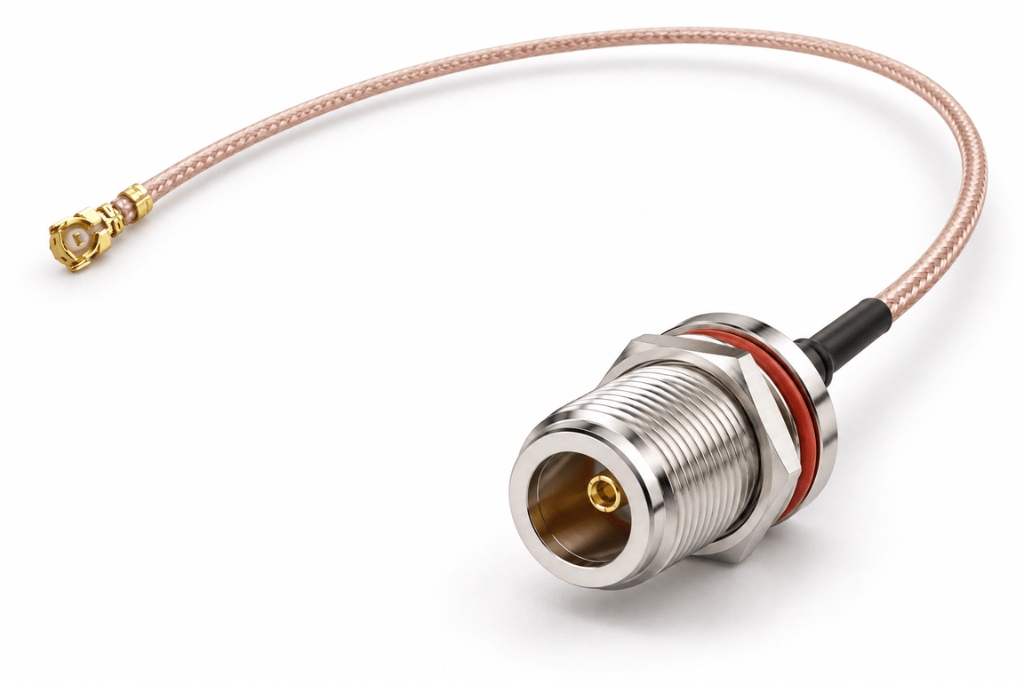

25 cm RG316 N-Female to U.FL Pigtail Kablo | 50 Ohm DC–6 GHz RF Koaksiyel Kablo
KDV Dahil : ₺153,60KDV Hariç: ₺128,00 ($2.60 + kdv)
25 cm RG316 N-Female to U.FL pigtail kablo, PCB üzerindeki hassas U.FL / IPEX anten bağlantısını dayanıklı N-Type harici anten arayüzüne taşımak için tasarlanmış 50 Ohm profesyonel RF koaksiyel kablodur. Esnek RG316 yapısı, PTFE dielektrik, gümüş kaplamalı iletken ve %95+ ekranlama sağlayan örgü yapısıyla LoRa, GSM/LTE, Wi-Fi, IoT, telemetri ve endüstriyel kablosuz haberleşme sistemlerinde güvenilir sinyal aktarımı sunar. 25 cm kısa kablo uzunluğu, 2.4 GHz’de yaklaşık 0.25 dB ve 5.8 GHz’de yaklaşık 0.44 dB toplam giriş kaybıyla gereksiz RF zayıflamasını sınırlamaya yardımcı olurken, N-Female bulkhead bağlantısı cihaz kasasına sağlam montaj imkanı sağlar ve hassas U.FL portunun harici anten kablosundan gelebilecek mekanik yükten korunmasına yardımcı olur.
Aynı Gün Sevk: Hafta içi Saat 16:30 kadar verilen siparişler aynı gün kargoya verilir.
25 cm RG316 N-Female to U.FL Pigtail Kablo – 50 Ohm RF Koaksiyel Kablo
25 cm RG316 N-Female to U.FL pigtail kablo, PCB üzerindeki ultra kompakt U.FL / IPEX RF bağlantısını profesyonel N-Type anten altyapısına taşımak için tasarlanmış esnek ve dayanıklı bir 50 Ohm RF koaksiyel bağlantı kablosudur. RG316 kablo, N-Female panel tipi bağlantı ve U.FL mikro RF konektörü sayesinde Wi-Fi, LoRa, GSM/LTE, IoT, telemetri, modem ve endüstriyel kablosuz haberleşme uygulamalarında cihaz içi RF modülü ile harici anten arasında güvenilir bağlantı oluşturur.
Öne çıkan özellikler
Esnek RG316 Kablo
N-Female → U.FL
50 Ohm RF Empedansı
Kısa ve Düşük Kayıplı Bağlantı
%95+ Ekranlama
Panel Tipi Montaja Uygun
RG316 koaksiyel kablo yapısı
RG316, RF cihazları ve anten bağlantılarında yaygın kullanılan esnek 50 Ohm koaksiyel kablo sınıfıdır. Yaklaşık 2.50 mm dış çapı, mekanik esnekliği ve PTFE/FEP tabanlı yapısıyla modem, gateway, endüstriyel haberleşme cihazı ve metal muhafazalar içerisindeki kısa RF bağlantıları için uygundur.
Gümüş Kaplamalı Merkez İletken
7×0.17 mm telli SCCS merkez iletken, esneklik ile yüksek frekanslı RF iletim performansını bir araya getirir.
PTFE Dielektrik
Teflon yalıtkan yapı, yüksek frekans ve sıcaklık koşullarında elektriksel kararlılığın korunmasına yardımcı olur.
Gümüş Kaplamalı Bakır Örgü
%95'in üzerindeki ekranlama kapsaması, çevresel elektromanyetik girişimin RF sinyaline etkisini azaltır.
FEP Dış Kılıf
Şeffaf kahverengi FEP dış katman, yüksek sıcaklık dayanımı ve ince, esnek bir koruyucu yapı sağlar.
N-Female ve U.FL bağlantısı
N-Female
U.FL / IPEX / IPX
25 cm toplam RF performansı
25 cm RG316 kablo ile N-Female ve U.FL konektörlerinden oluşan toplam bağlantı yapısı, özellikle LoRa, GSM/LTE ve 2.4 GHz kablosuz sistemlerde düşük kablo kaybı ve düşük sinyal yansıması hedefler.
VSWR @ 3 GHz
VSWR @ 6 GHz
Mekanik montaj ve U.FL koruması
RG316 kablo, ultra küçük U.FL konektöre kıyasla daha kalın ve mekanik olarak daha güçlüdür. Kablodan gelen çekme veya bükülme kuvvetinin doğrudan PCB üzerindeki U.FL sokete aktarılması, hassas konektörün zarar görmesine veya karttan ayrılmasına neden olabilir.
Bulkhead N-Female Kullanımı
U.FL Üzerindeki Yükü Azaltın
U.FL konektör kullanımında dikkat edilmesi gerekenler
U.FL konektörler sık takılıp çıkarılan servis tipi RF bağlantıları değildir. Yaklaşık 30 takma-sökme çevrimi seviyesindeki mekanik ömürleri nedeniyle, bağlantının mümkün olduğunca kalıcı veya yarı kalıcı tutulması önerilir.
Dik Eksende Takın
U.FL kablo konektörü PCB üzerindeki yuvanın tam üzerine hizalanmalı ve doğrudan aşağı doğru kontrollü basınçla oturtulmalıdır.
Kablodan Çekerek Sökmeyin
Bağlantıyı sökerken RG316 kablonun kendisi çekilmemeli; mekanik yük doğrudan mikro RF soketine aktarılmamalıdır.
Kullanım alanları
LoRa Gateway ve Sensör Sistemleri
GSM / LTE Modemler
Wi-Fi ve Endüstriyel Router'lar
IoT ve Telemetri
Endüstriyel anten bağlantısı ile mikro RF kartı arasında güvenilir geçiş
25 cm RG316 N-Female to U.FL pigtail kablo, cihaz içerisindeki küçük U.FL anten portuyla cihaz dışındaki dayanıklı N-Type anten bağlantısını bir araya getirir. Bu yapı özellikle küçük RF modüllerinin metal veya plastik endüstriyel muhafazalar içerisinde kullanıldığı projelerde pratik avantaj sağlar.
Panel tipi N-Female konektör cihaz kasasına mekanik olarak sabitlendiğinde, dışarıdaki ağır anten kablosundan veya anten konektöründen gelen yük doğrudan elektronik kart üzerindeki hassas U.FL sokete aktarılmaz. Bu nedenle bulkhead montaj, özellikle saha ve endüstriyel cihazlarda tavsiye edilen bağlantı yöntemidir.
Gümüş kaplamalı SCCS merkez iletken, PTFE dielektrik, %95'in üzerinde kapsama sağlayan gümüş kaplamalı bakır örgü ve FEP dış kılıftan oluşan RG316 yapı; esneklik, ekranlama ve yüksek frekanslı RF performansını kompakt bir kablo içerisinde bir araya getirir.
Teknik özellikler
| Genel Sistem Özellikleri | |
|---|---|
| Kablo Tipi | RG316 Koaksiyel RF Kablo |
| Toplam Uzunluk | 25 cm, konnektör uçları dahil |
| Nominal Empedans | 50 Ohm |
| Çalışma Frekans Aralığı | DC–3 GHz maksimum performans / DC–6 GHz üst kullanım sınırı |
| Konnektör Detayları | |
| Konnektör A | N-Female (Dişi), tercihen bulkhead/panel tipi |
| Konnektör B | U.FL / IPEX / IPX ultra mikro geçmeli RF konektör |
| N-Type Gövde Malzemesi | Pirinç üzeri ağır nikel kaplama |
| U.FL Kontak Malzemesi | Fosfor bronz üzeri altın kaplama |
| Kablo Fiziksel Yapısı | |
| İç İletken | Gümüş kaplamalı bakır kaplı çelik (SCCS), 7×0.17 mm telli yapı |
| Yalıtkan / Dielektrik | PTFE (Teflon) |
| Dış Örgü / Ekranlama | Gümüş kaplamalı bakır örgü, %95+ kapsama |
| Dış Kılıf | FEP, şeffaf kahverengi |
| Kablo Dış Çapı | Yaklaşık Ø 2.50 mm |
| Elektriksel Performans | |
| VSWR @ 3 GHz | ≤ 1.30 : 1 |
| VSWR @ 6 GHz | ≤ 1.55 : 1 |
| Toplam Giriş Kaybı @ 2.4 GHz | Yaklaşık 0.25 dB |
| Toplam Giriş Kaybı @ 5.8 GHz | Yaklaşık 0.44 dB |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Maksimum Çalışma Gerilimi | 60 V RMS |
| Mekanik ve Çevresel | |
| Minimum Bükülme Yarıçapı – Tek Seferlik | 15 mm |
| Minimum Bükülme Yarıçapı – Tekrarlı | 30 mm |
| Çalışma Sıcaklığı | -55°C – +105°C |
| N-Female Tak-Çıkar Ömrü | ≥ 500 çevrim |
| U.FL Tak-Çıkar Ömrü | Yaklaşık 30 çevrim |
