2 KM uzaklığa Kadar Noktadan Noktaya bağlantılar için rakipsiz fiyatıyla 60 GHz frekansının avantajlarından yararlanarak 1+GBPS bant genişliği sağlayabilen UBNT GigaBeam LR üzerinde aktif yedekli olarak çalışan 5GHz radyo kartı ile bağlantınızın olabilecek her koşulda devam etmesini sağlar.
Ürün Kodu: GBE-LR
Uyumlu Aksesuarlar
Birleştirilmiş Radyo arayüzü tasarımı
UBNT Gigabeam LR; 1,3 GHz Arm Cortex A7 İşlemci, 256 MB DDR3 RAM, sinyal kirliliğinden etkilenmeyen 60GHz ana link bağlantı radyo kartı, ana bağlantı için kullanılan radyo kart iletişimin kesilme ihtimaline karşı gerçek zamanlı yedekleme bağlantısı sağlayan 5GHz 802.11ac radyo kartı, geliştirilmiş dalgalanma koruması (Surge Protection) sunan Gigabit Ethernet arayüzü, Kurulum ve yapılandırma işlemlerinizi kolaylaştırmak için eklenmiş 2.4GHz dahili yapılandırma yayını yapabilen radyo kartı ile 2 KM uzaklığa kadar 1Gbps+ data aktarım hızlarına ihtiyaç duyulan maliyet odaklı Noktadan Noktaya (PtP) haberleşme altyapılarında kullanılabilen ürün, kablosuz ağ alyapı projelerinize performanslı, güncel ve bütçe dostu bir çözüm sunmaktadır.
Tescilli UBNT InnerFeed™ teknolojisi, Gigabeam ürün ailesinde Anten ile Radyo kart arasında bağlantı kablolarını ortadan kaldırarak, geleneksel bağlantı tiplerinde yaşanan performans kaybını ortadan kaldırmaktadır. UBNT GigaBeam'in Modüler tasarımı ile kurulum ve kurulum sonrası ayar/bakım işlemlerinizi hızlıca halledilebilirsiniz.
2.4GHz Dahili kablosuz yapılandırma yayını ve UNMS Uygulaması
Ayrıca, zorlu kurulum bölgelerinde kurulum sırasındaki veya kurulum sonrası bakım işlemlerinizi kolaylaştırmak için cihaz üzerinde dahili olarak bulunan 20 metre uzaklığa kadar bağlantı imkanı sunan 2.4 GHz kablosuz yapılandırma yayınını kullanabilir, bu yayın sayesinde cihazınıza veya cihazınızın dahil olduğu yerel ağ üzerindeki her hangi bir noktadaki cihazınıza doğrudan ulaşabilir, ya da bu yayını Android ve IOS platformlarında üzcretsiz olarak sunulan UBNT UNMS hızlı yapılandırma yazılımı ile cihazınıza müdahale etmek için kullanabilirsiniz.
UMobile Uygulama Özellikleri
Durum Takibi |
UBNT Bağlantı durumu bilgilerini veya GigaBeam'in temel yapılandırma ayarlarını kontrol edebilirsiniz. |
Yapılandırma |
UBNT GigaBeam LR'in ilk kurulum ve yapılandırması kolaylık sağlayan hız testi ve yön hizalama için araçlaına erişebilirsiniz.. |
Özel Eylemler |
Yapılandırma yedekleme, yazılım güncelleme,yeniden başlatma, yapılandırma sıfırlama gibi özelliklere hızlıca erişebilirsiniz. |
Ürün Dökümanları ve Yardımcı Program bağlantıları
Ürün Dökümanları ve Yardımcı Program bağlantıları
60GHz frekansının yavaş yavaş yaygınlaşması ile; “Bu kadar yüksek frekans yağışlı havalarda ciddi problemler çıkartıyor mu?” sorusu akıllara gelmekte. 60GHz frekansındaki en büyük problem yağıştan ziyade oksijen kaynaklı zayıflamadır. Havadaki Oksijen molekülleri, 60GHz frekansındaki RF enerjisini çok yüksek oranda emer. Bu nedenle bağlantı mesafeleri engelsiz görüşün mükemmel bir biçimde sağlandığı bir ortam düşünüldüğünde, düşünülenden çok daha kısa olacaktır.
60GHz'de yaşanacak tahmini kayıp değeri kilometre başına 15dBi veya daha fazla olacak biçimde değerlendirilebilir. Peki ya yağmur, sis, karla karışık yağmur, kar, vb. yağışların etkisi ne seviyede? Elbette bu ihtimaller arasında yağmur bağlantı problemlerinin en büyük sebepleri arasında, fakat yağmur çeşitlilik gösterebilen bir yağış türü olduğu için, 60GHz frekansında farklı yağış durumlarında farklı performans kayıpları yaşanmaktadır. Yağmur damla boyutları her ne kadar coğrafi koşullara göre değişiklik gösterse de genel olarak kabul edilen yağmur damla boyutlarına göre meydana gelecek sinyal kalite kaybı oranlarını aşağıdaki tablodan inceleyebilirsiniz.
Yağmur Kayıp Oranları
Tür | Boyut | Kayıp |
Çiseleme | .25mm/sa | 0.2dB/km |
Hafif Yağmur | 2.5mm/sa | 1.8dB/km |
Orta Yağmur | 12.5mm/sa | 5.6dB/km |
Şiddetli Yağmur | 25mm/sa | 9.5dB/km |
Sağanak | 50mm/sa | 17dB / km |
Tropikal Yağmur | 100mm/sa | 28dB/km |
Muson Yağmuru | 200mm/sa | 38dB/km |
Yukarıdaki tabloda yer alan bilgiler ve GigaBeam'ın teknik kabiliyetleri göz önünde bulundurulduğunda; 100 Metrelik iletişim uzaklığında şiddetli yağışta 1.7 dBi’lik bir verim kaybı ile karşılaşılabileceğini söyleyebiliriz. Yoğun sis ve kalın bulutların ise 60GHz frekansı üzerinde hiç bir etkisi olmamaktadır. Bu yüzden bu iki hava koşulunun problem yaratma ihtimalini rahatlıkla gözardı edebilirsiniz. Özetle; 100-200 metre gibi kısa mesafelerde yağmur kaynaklı kayıplar rahatlıkla göz ardı edilebilirken, daha uzak mesafe bağlantılarda çıkış gücü hesaplamaları kritik öneme sahiptir. Hesaplama yapılmadan kurulan Plansız bağlantılarda yağışlı havalarda sorunsuz bağlantı elde edilecektir, fakat yağışlı havalarda kopmalar yaşanabileceği veya verimliliğin ciddi oranda kayba uğrayacağı mutlaka göz önünde bulundurulmalıdır.
AirMAX ve airView Teknolojileri
"airMAX" teknolojisi Ubiquiti'ye özgü "TDMA" (Time Division Muliple Access) protokolüdür, bu protokol sayesinde her bir istemciye (Client/Station) Merkezde yayın yapan erişim noktası(Access Point) bir iletişim zamanı ayarlar, her bir cihaz için ayrı ayrı ayarlanan bu zaman dilimi kablosuz iletişimin üzerinde meydana gelebilecek darboğazı ortadan kaldırır ve kendi sınıfındaki tüm cihazlardan farklı olarak Bağlantı gecikmesi(Latency), Ağ verimliliği (Throughput) konusunda verimlilik herzaman en üst düzeyde tutulur. Akıllı QoS (Quality of service) özelliği Kablosuz ağınız üzerinde taşınan Ses ve görüntü paketlerine öncelik tanıyarak uzak mesafelerde yüksek bant genişliği sağlamaktadır.
airOS 8 yazılımını destekleyen airMAX ürün grubunun tamamında donanımsal olarak sunulan airView Spektrum aracı ile mevcut kablosuz data trafiğiniz kesilmeden kurulum yaptığınız bölgedeki radyo frekansı kullanım durumunu gürültü ve kanal kirliliğini detaylı bir şekilde görüntüleyebilrisiniz. üç farklı türde raporlama imkanı sunan arayüz ,kullanılabilir frekanslar üzerindeki anlık ve belirli zaman aralıklarındaki yoğunluğu rapor edebilir ve bu frekanslar üzerindeki çıkış gücü durumunu anlık olarak sunabilir. airView uygulaması ile kablosuz linkiniz için en ideal frekasns seçimini rahatlıkla yapabilirsiniz.
Sistem Detayları ve Uygunluk
İşlemci Özellikleri | Quad-Core ARM Cortex A7 |
RAM / ROM | 256 MB DDR3 |
Ethernet Arayüzü | Gigabit Ethernet Portu |
Uyumluluk Belgeleri | FCC, IC, CE |
Fiziksel / Elektriksel / Çevresel Detaylar

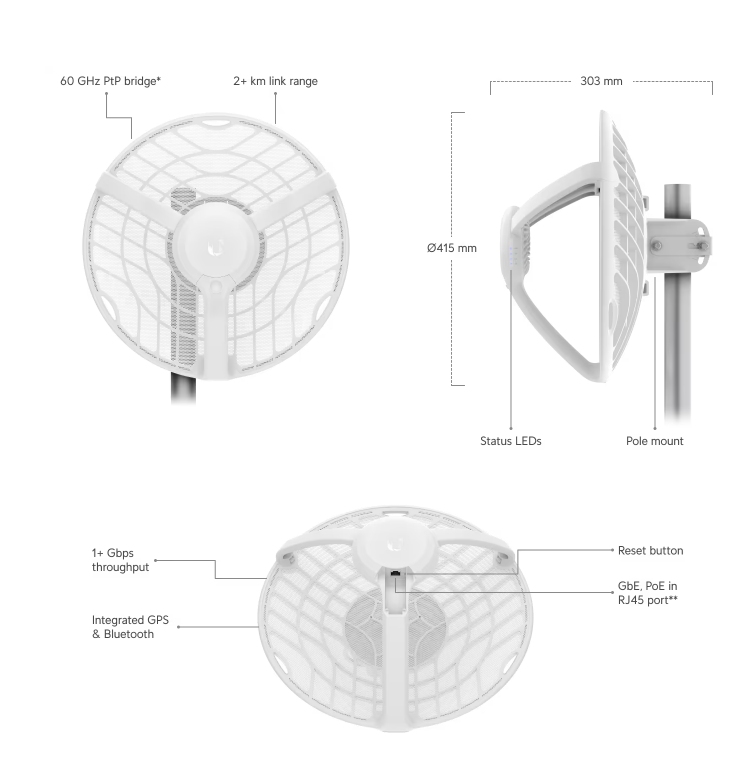

Ölçüler | 415 x 415 x 303 mm (16.34 x 16.34 x 11.93") |
||||
Ağırlık | 1.8 kg (3.97 lb) | ||||
Güç Kaynağı | 24V, 0.5A Gigabit PoE | ||||
Besleme Türü | Passive PoE (Pairs 4, 5+; 7, 8 Return) | ||||
En fazla Güç Tüketimi | 11W | ||||
Anten Kazancı | 5 GHz 11 dBi | 60 GHz 38 dBi | ||||
Çalışma Frekansı | Dünya Geneli | USA: U-NII-1 | USA: U-NII-2A | USA: U-NII-2C | USA: U-NII-3 |
2412 - 2462 MHz 5150 - 5875 MHz | 5150 - 5250 MHz | 5250 - 5350 MHz | 5470 - 5725 MHz | 5725 - 5850 MHz | |
En Yüksek Çıkış Gücü | 25dBm | ||||
Rüzgar Yükü | 56 N @ 200 km/h <(12.6 lbf @ 125 mph) |
||||
Rüzgar Dayanıklılığı | 200 km/h (125 mph) | ||||
Sinyal Durum LED leri | Özel RSSI limitleri için yazılım ile ayarlanabilir. | ||||
Kanal Genişlikleri | 60 GHz 2160 MHz | ||||
5 GHz 20/40/80 MHz | |||||
Muhafaza | Dışmekan UV dayanıklı Plastik | ||||
Montaj aparatları | Direk Montaj Aparatı ( Kutu İçeriğine Dahil) | ||||
Çalışma sıcaklığı | -40 to 80° C (-40 to 158° F) | ||||
Çalışma Nemi | 5 to 95% Yoğuşmasız | ||||
Titreşim Testi | IEC 68-2-6 | ||||
Sıcaklık Şoku Testi | IEC 68-2-14 | ||||
Ultraviyole Işın Testi | IEC 68-2-5 at 40° C (104° F), Equivalent: ETS 300 019-1-4 | ||||
Rüzgar Tahrikli Yağmur Testi | ETS 300 019-1-4, Equivalent: MIL-STD-810 G Method 506.5 |
